Giacomini R553FK Kompletní rozdělovač - R553FK102 - 1" x18/2, skříň A

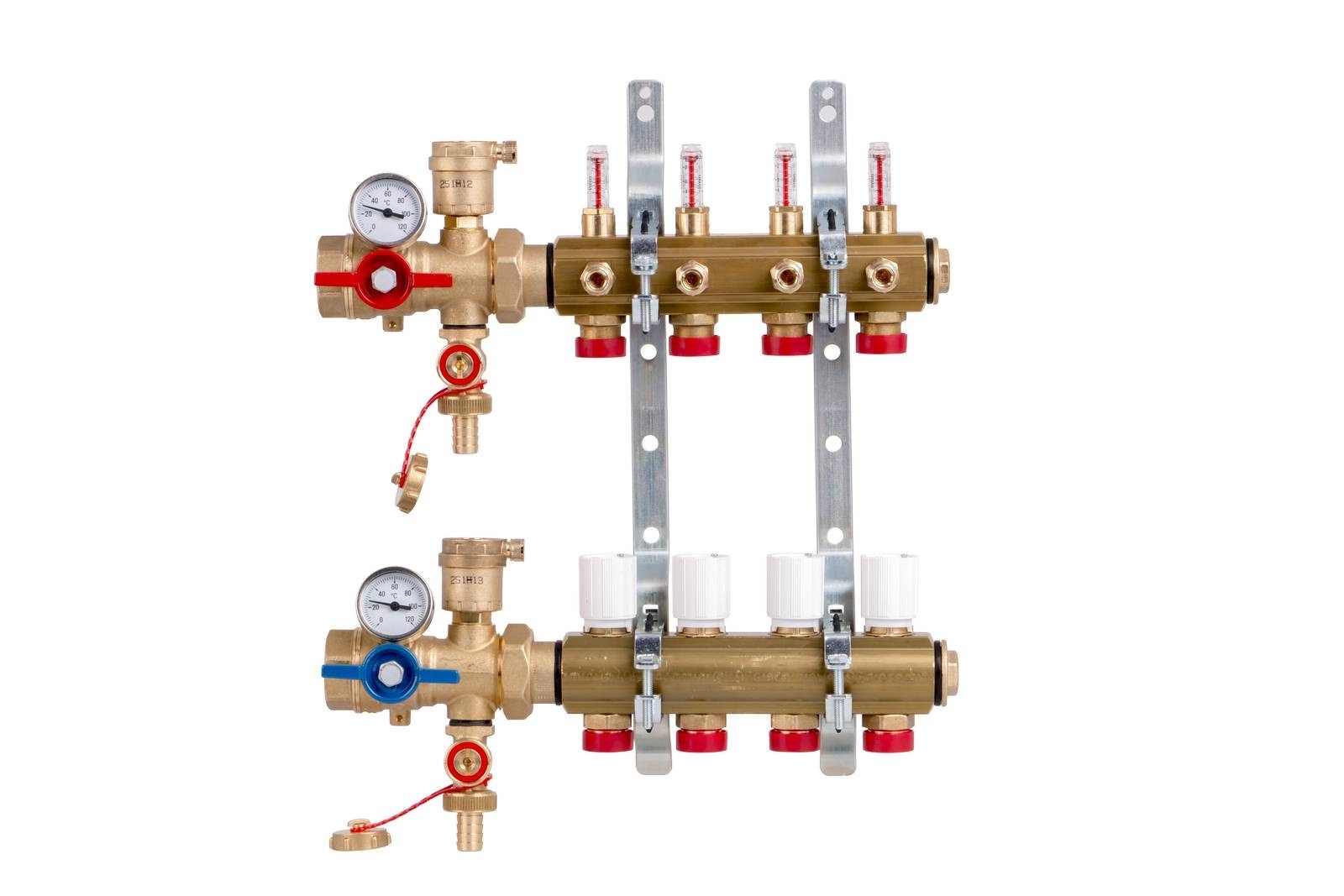

Kompletní rozdělovač R553F s držáky, průtokoměry, kulovými kohouty, vypouštěním a odvzdušněním. Skříň není součástí.

Rozdělovač na přívodu je osazený průtokoměry a regulačním šroubením s mechanickou pamětí. Každý okruh může být vyregulován nebo odstaven samostatně. Mechanická paměť má podobu prstýnku (kontramatky), který při nastavení klíčem R558 omezuje maximální otevření regulačního šroubení na hodnotu zvolenou během hydraulického vyvážení systému. Pro nastavení regulačního šroubení úplně vyšroubujte pomocí ploché strany klíče R558 mechanickou paměť (prstýnek). Poté šroubení zcela uzavřete (zašroubujte) pomocí šestihranné strany klíče. Pak otevřte šroubení na počet otáček stanovený v projektu vytápění a dotáhněte mechanickou paměť. Průtokoměry umožňují okamžitou kontrolu průtoků v jednotlivých okruzích.

Sběrač na zpátečce je osazený termostatickými ventily s ruční hlavou vhodné pro montáž termoelektrických hlav R473, R473M, R478, R478M.

• Pro přip. trubek z mědi použijte adaptér R178.
• Pro přip. trubek z umělých hmot použijte adaptér R179.
• Ventily na rozdělovači mohou být osazeny termoelektrickou hlavicí R478 nebo R473.
• Skříň na zeď: R501
• Skříň pro zazdění: R500

Předmontované rozdělovače s kulovými kohouty se skládají z:

• přívod - rozdělovač s regulačním šroubením s mechanickou pamětí a průtokoměry se stupnicí 0,5 ÷ 5 l/min
• zpátečka - sběrač osazený termostatickými ventily s ruční hlavou vhodné pro montáž termoelektrických hlav R473 NC nebo R478 NO
• pár kulových kouhoutů R269T
  • Funkce R269T:
    • kulové uzavírací kohouty
    • odvzdušňovací ventily
    • plnicí / vypouštěcí kulové kohouty
    • teploměry
    • jímky pro teplotní čidla ø 6 mm
• kovové držáky
• sada samolepek pro popis jednotlivých okruhů
• regulační klíček R558
