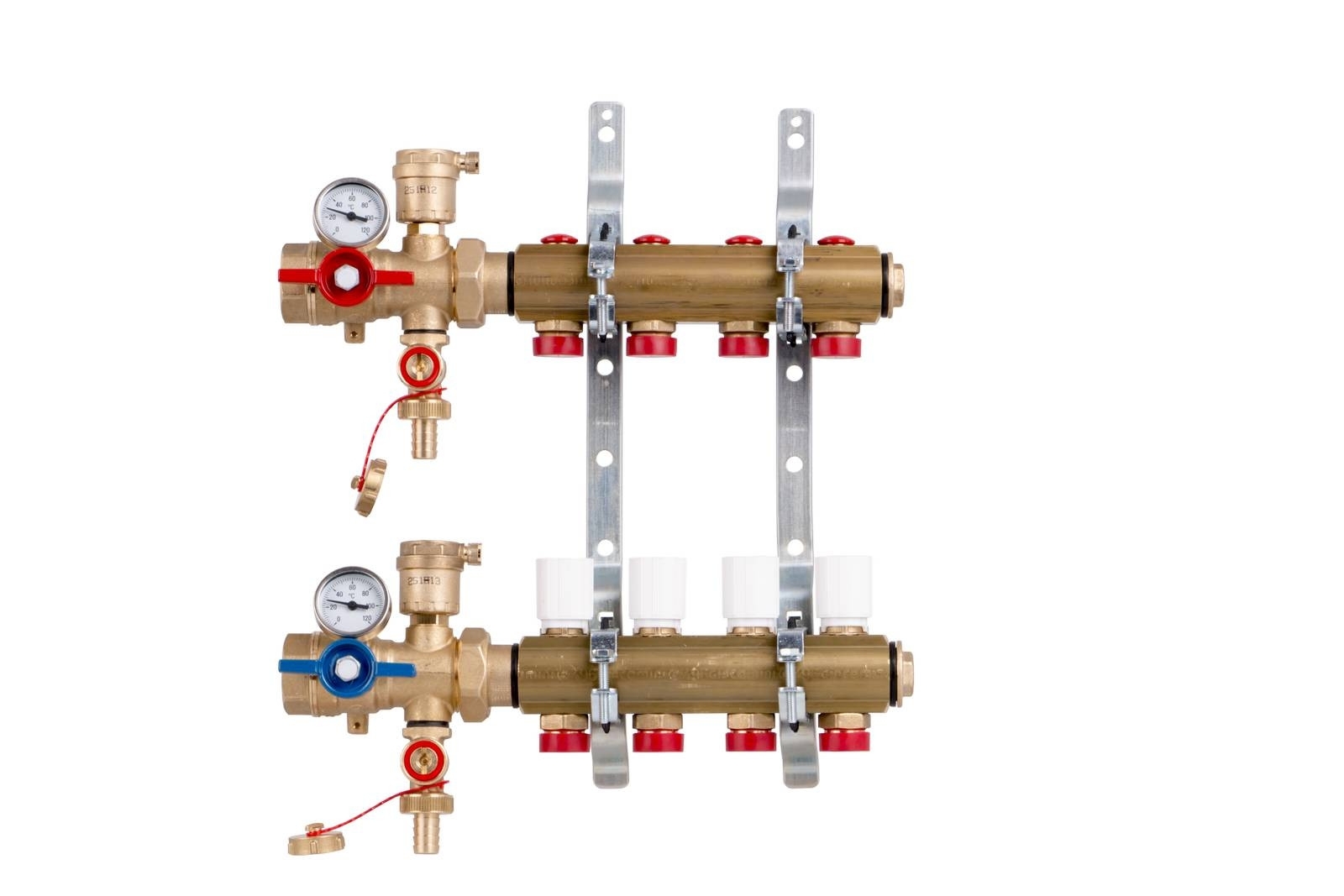

Giacomini R553DK Kompletní rozdělovač bez průtokoměrů - R553DK102 - 1"x18/2 - skříň A

Kompletní rozdělovač R553D bez průtokoměrů, s kulovými kohouty, vypouštěním a odvzdušněním. Skříň není součástí.

Rozdělovač na přívodu je osazený regulačním šroubením s mechanickou pamětí. Každý okruh může být vyregulován nebo odstaven samostatně. Mechanická paměť má podobu prstýnku (kontramatky), který při nastavení klíčem R558 ome- zuje maximální otevření regulačního šroubení na hodnotu zvo- lenou během hydraulického vyvážení systému. Pro nastavení regulačního šroubení úplně vyšroubujte pomocí ploché strany klíče R558 mechanickou paměť (prstýnek). Poté šroubení zcela uzavřete (zašroubujte) pomocí šestihranné strany klíče. Pak ote- vřte šroubení na počet otáček stanovený v projektu vytápění a dotáhněte mechanickou paměť.

Sběrač na zpátečce je osazený termostatickými ventily s ruční hlavou vhodné pro montáž termoelektrických hlav R473, R473M, R478, R478M.

Předmontované rozdělovače s kulovými kohouty se skládají z:

• přívod - rozdělovač s regulačním šroubením a mechanickou pamětí
• zpátečka - sběrač osazený termostatickými ventily s ruční hla- vou vhodné pro montáž termoelektrických hlav R473 NC nebo R478 NO
• pár kulových kouhoutů R269T
  • Funkce R269T:
    • - kulové uzavírací kohouty
    • - odvzdušňovací ventily
    • - plnicí / vypouštěcí kulové kohouty
    • - teploměry
    • - jímky pro teplotní čidla ø 6 mm
• kovové držáky
• sada samolepek pro popis jednotlivých okruhů
• regulační klíček R558
• max. 16 bar
• max. 110°C
• ventily mohou být osazeny termoolektrickou hlavicí R478, R478M, R473, R473M nebo termostatickou hlavou R463
• k regulaci šroubení na rozdělovači použijte klíč R558
• pro připojení trubek z CU použijte adaptér R178
• pro připojení trubek z plastu použijte adaptér R179, R179AM
