Giacomini R414S Sada pro připojení jednoho okruhu podlahové vytápění - R414SX001

Sada pro připojení jednoho okruhu podlahového vytápění na vysokoteplotní spád omezováním teploty topné vody.

Tuto sestavu lze použít pro regulaci podlahového topení. Použití je omezeno do 35 metrů délky trubky a cca do 10 m2 plochy. Tento způsob regulace je určen pouze pro dvoutrubkový systém.

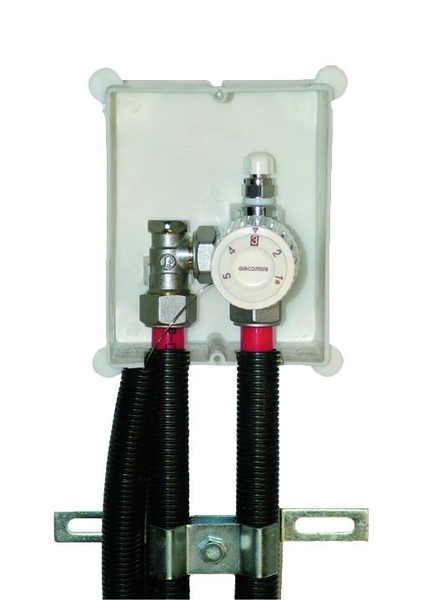

Sada R414SX001 se skládá z následujících komponentů:

• R414D 18 x 18 - termostatický ventil s regulačním šroubením
• R508M - instalační krabice
• R462L (20 °- 70 °C) - termostatická hlava s kapilárou 2 m
• R66A 3/8“ - ruční odzvdušňovací ventil

Instalace:

Pro správnou funkci je bezpodmínečně nutné dodržet směr proudění znázorněný šipkami na těle armatury. Tok topné vody musí směřovat proti kuželce ovládacího ventilu. Pro připojení trubek k ventilu použijte adaptéry Giacomini s připojovacím rozměrem 18. Pro měď - R178, pro trubky z plastu R179 (R179AM). Na ventil se nasadí termostatická hlava a konec kapiláry se přiloží na přívodní trubku vstupující do podlahového vytápění např. pomocí držáku R465. Čidlo s kapilárou protáhněte ochrannou hadicí. Termostatická hlava umožňuje mechanické omezení maximální teploty nebo její zablokování. Údaje v prospektu jsou pouze informativní. Giacomini s.p.a. má právo je kdykoliv bez upozornění změnit z technických nebo komerčních důvodů. Zde uveřejněné informace nezbavují uživatele při provádění instalace povinnosti dodržovat příslušné předpisy. Čidlo bude na povrchu trubky snímat teplotu topné vody vstupující do systému podlahového vytápění a podle toho ovládat ventil. V podlahovém topení nesmí teplota topné vody přesáhnout 45°C, tato teplota odpovídá číslu 3 na hlavě R462L viz tabulka (doporučujeme blokovat ovládání hlavy). Odvzdušňovací ventil se namontuje do horní části ventilu, kde je závit 3/8“. Obě připojovací trubky vedoucí k ventilu ve zdi nebo procházející dilatační spárou, musí být v ochranné trubce, která do konstrukce podlahy zasahuje v délce min. 20 cm.

Technická data:

• Maximální provozní teplota pro R414D 110 °C
• Maximální provozní teplota v okruhu podlahového vytápění 45 °C
• Maximální provozní tlak 10 bar
• Maximální diferenční tlak 1,4 bar
