Giacomini R384 Připojovací armatura radiátoru VK s vypouštěním, rohová - R384X001 - 3/4" x 18

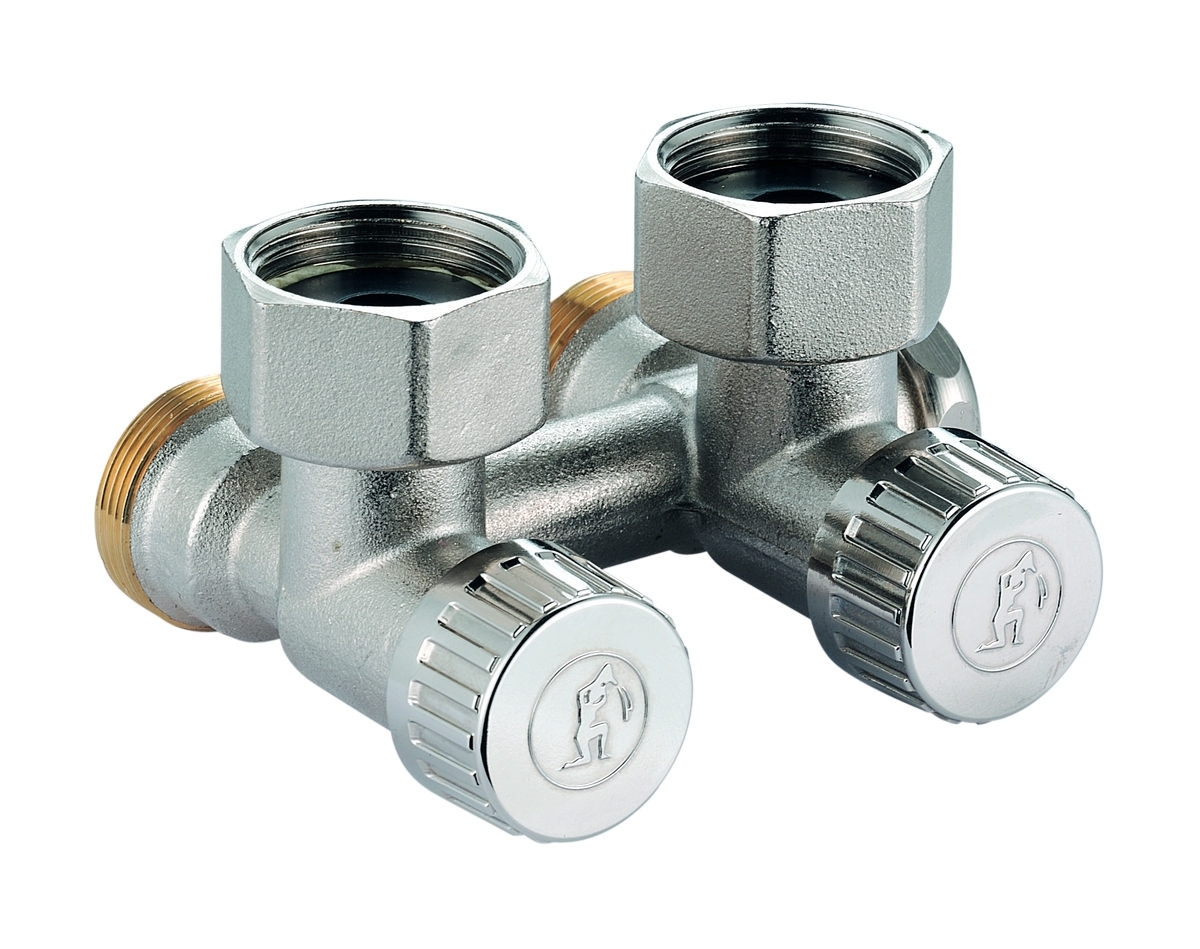

Jedno a dvoutrubkové připojovací armatury v přímé verzi R383 a v rohové verzi R384 byly navrženy pro otopná tělesa s vestavěným termostatickým ventilem a spodním připojením s roztečí 50 mm. V základním provedení jsou určeny pro tělesa s Eurokonusem 3⁄4“, pomocí adaptéru R483 je možné připojit tělesa s 1⁄2“ vnitřními závity. Armatury R383 a R384 jsou osazeny regulačními šroubeními, kterými je možné uzavřít těleso, vypustit ho a demontovat, bez nutnosti vypouštění systému. Šroubení také umožní provést hydraulické vyregulování okruhů pomocí imbusového klíče. V těchto případech je vhodné provádět regulaci pouze na jednom z těchto dvou šroubení a druhé šroubení zcela otevřít. Bočním regulačním šroubením se ovládá by-pass, kterým je možné armaturu nastavit pro použití v jednotrubkové nebo dvoutrubkové soustavě vytápění. Ventily R383 a R384 představují pokrok oproti předcházejícím obdobným sériím. Funkční podstata je vylepšena technickými poznatky, které vedou ke zkrácení montážního času a minimalizace údržby. Armatury jsou vyráběny kováním a povrchově upraveny niklováním.

Instalace:

Pokud má otopné těleso vnější závit 3⁄4", vloží se do otvorů v tělese kuželové vložky R483 Ø18 (jsou dodávány s armaturou), armatura se přišroubuje převlečnými maticemi a dotáhne klíčem č. 30. V případě, že těleso má 1⁄2“ vnitřní závity, namontujeme nejdříve samotěsnící závitové redukce R483 1⁄2"x3⁄4". Armaturu připojíme opět převlečnými maticemi a utáhneme. K připojení potrubí se použije adaptér R179 typu Eurokonus pro verzi 3⁄4"x3⁄4". Pro provedení 3⁄4"x18 použijeme adaptér R179 pro trubky z umělých hmot nebo R178 pro měděné trubky. Regulace armatury se provádí imbusovým klíčem č.6 a nastavuje se na počet otáček od uzavřené polohy. Pokud je armatura použita v jednotrubkovém rozvodu, nastavení by-passu se rovněž provede na počet otáček od uzavřené polohy. V jednotrubkovém rozvodu může dojít k přirozené obrácené cirkulaci topné vody. Abychom této cirkulaci zabránili, vložíme do jedné z armatur v okruhu kuličku R484. Kulička se vloží pod gumové těsnění na přípojce zpátečky topného tělesa.

Technické parametry:

• max. 10 bar
• max. 110°C
• pro připojení trubek z CU použijte adaptér R178
• pro připojení trubek z plastu použijte adaptér R179
• pro vypouštění použijte přípravek R701
