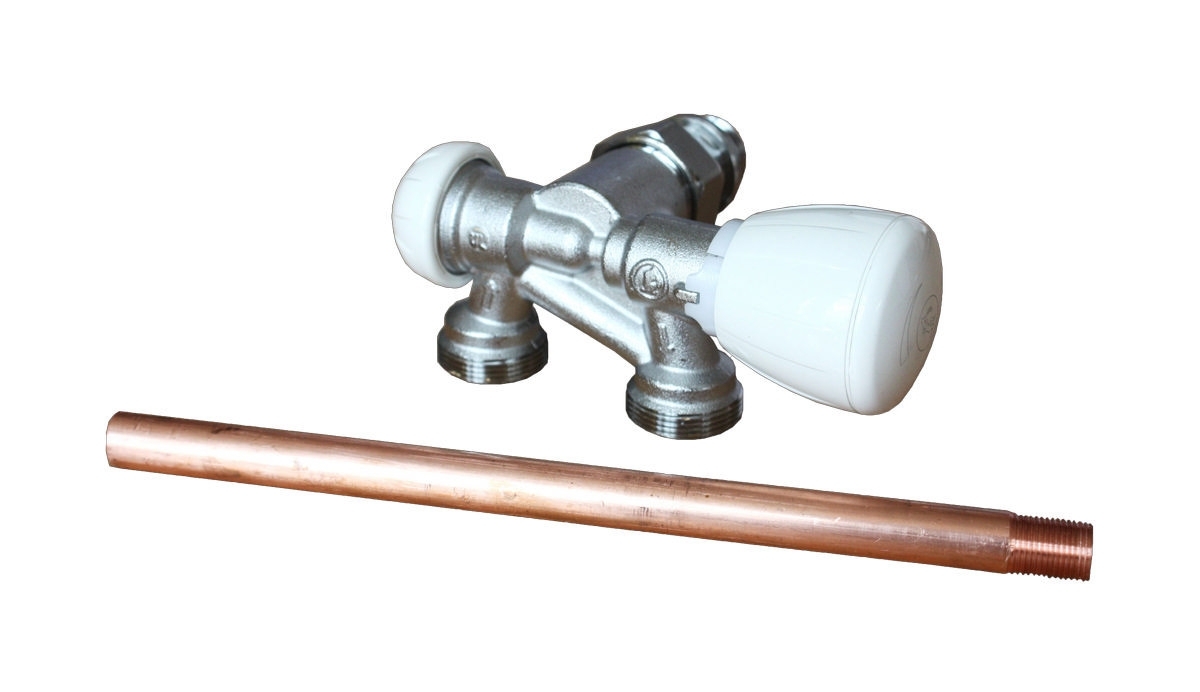

Giacomini R357BI Dvoucestný termostatický ventil s nátrubkem1/2" x 18 Clip-Clap pravý rohový - R357BIX062

Dvoucestný termostatický ventil s nátrubkem, bez adaptérů, jednobodové spodní připojení, včetně injektoru, rohový, pravý 1/2" x 18

Použití:

Termostatické ventily R356, R357 a R358 slouží k jednobodovému připojení topných žebříků v jedno a dvoutrubkových systémech. Varianty "B" pro dvoutrubkové systémy a varianty "M" pro jednotrubkové systémy. Tyto ventily je možné ovládat ruční hlavou, termostatickými hlavami R452, R456, R470 nebo termoelektrickými hlavicemi R478, R479 z produkce firmy GIACOMINI.

Funkce:

Pro správnou funkci je bezpodmínečně nutné dodržet směr proudění, znázorněný šipkami na těle ventilu. Tok topné vody musí smìřovat proti kuželce ovládacího ventilu. Jednobodové napojení topného tělesa je vyřešeno pomocí separátoru toku a injektoru. V těle ventilu před nátrubkem je umístěn separátor toku jehož středem proudí přívod a kolem zpátečka. Do separátoru zapadá injektor (trubka), který přivádí vodu do tělesa. Injektor by měl dosahovat min. za první příčku topného žebříku.

Technické parametry:

• 1/2" x 18 pravý
• rozteč 50mm
• max. 10 bar
• max. 110°C
• přívod u regulačního šroubení
• rozteč 50mm
• pro připojení trubek z CU použijte adaptér R178
• pro připojení trubek z plastu použijte adaptér R179
