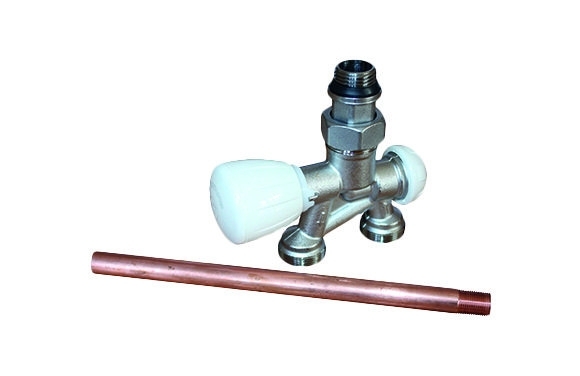

Giacomini R356MI Čtyřcestný termostatický ventil s nátrubkem, bez adaptérů, Clip-Clap přímý - R356MIX062 - 1/2"x18, rozteč 50mm

Termostatický ventil čtyřcestný s regulačním šroubením, jednobodové spodní připojení topných žebříků, chromovaný, s injektorem.

Použití:

Termostatické ventily R356, R357 a R358 slouží k jednobodovému připojení topných žebříků v jedno a dvoutrubkových systémech. Varianty "B" pro dvoutrubkové systémy a varianty "M" pro jednotrubkové systémy. Tyto ventily je možné ovládat ruční hlavou, termostatickými hlavami R452, R456, R470 nebo termoelektrickými hlavicemi R478, R479 z produkce firmy GIACOMINI.

Funkce:

Pro správnou funkci je bezpodmínečně nutné dodržet směr proudění, znázorněný šipkami na těle ventilu. Tok topné vody musí smìřovat proti kuželce ovládacího ventilu. Jednobodové napojení topného tělesa je vyřešeno pomocí separátoru toku a injektoru. V těle ventilu před nátrubkem je umístěn separátor toku jehož středem proudí přívod a kolem zpátečka. Do separátoru zapadá injektor (trubka), který přivádí vodu do tělesa. Injektor by měl dosahovat min. za první příčku topného žebříku.

Technické parametry:

• max. 10 bar
• max. 110 °C
• rozteč R356MIX061 - 35 mm, R356MIX062 - 50 mm
• přívod u regulačního šroubení
• zatékání s ruční hlavou 50 %
• zatékání s termostatickou hlavou 35 %
