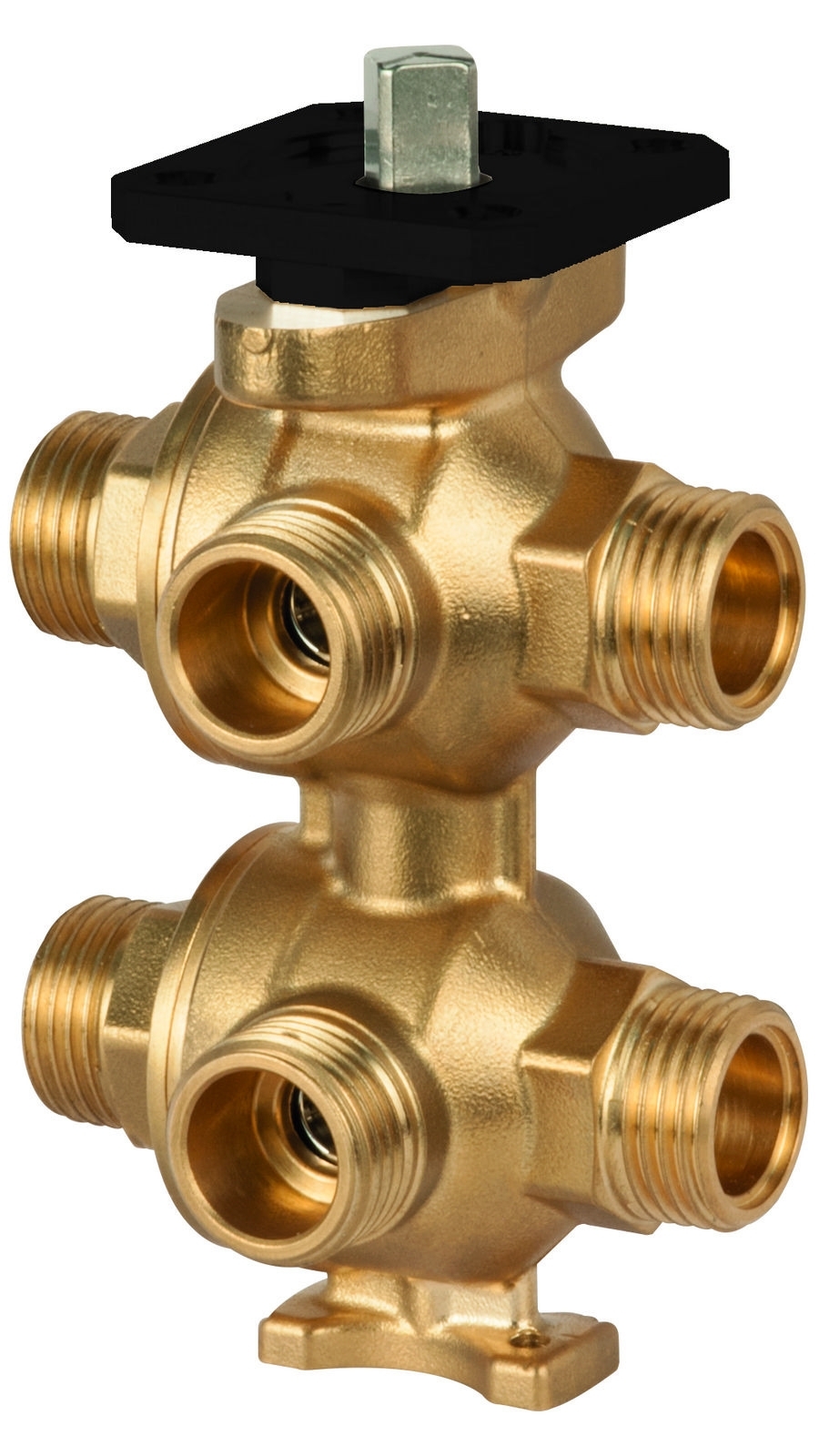

Giacomini R274N Šesticestný zónový ventil pro čtyřtrubkové topné systémy, nebo přepínání zdrojů topení/chlazení - R274Y033 - 1/2" bez šroubení

Šesticestný zónový ventil R274 a R274N umožňuje přepínat napájení spotřebiče mezi dvěma zdroji tepelné energie. Typické použití je ve čtyřtrubkových rozvodech topných a chladících systémech. Jedním šesticestným ventilem R274 s motorem K274 lze nahradit dva samostatné zónové ventily a jednoduše vyřešit problém s jejich synchronizací při přepínání. Nemožné ho použít například při přepínání zdrojů, které nejsou v provozu ve stejný okamžik. Ventil R274 a R274N se otáčí v rozsahu 0 - 90°, přičemž v rozsahu 40 - 50° jsou oba přívody zavřené a spotřebič je odstavený od systému. Typickým použitím tohoto ventilu jsou stropní sálavé systémy ve velkých objektech, kde se tepelná zátěž jednotlivých místností mění během dne v závislosti na provozu a počasí.

Základní charakteristika:

• Možnost připojení šroubení s plochým těsněním (R274N)
• Jednoduchá instalace motoru, malé prostorové nároky
• Motor s možností manuálního ovládání polohy ventilu i v případě výpadku elektrického proudu.
• Systém ochrany proti přetlaku
• Ventil může být přimontován k podkladu pomocí děr se závity v jeho spodní části:
  • č. 1 M6 díra pro R274Y023, R274Y024, R275Y025, R274Y045, R274Y145
  • č. 2 M4 díra pro R274Y033, R274Y133

Technická data:

• Rozsah provozních teplot média: 5÷90 °C
• Jmenovitý tlak (PN): 16 bar
• Max. diferenční tlak: 2 bar
• Max. % glykolu: 50 % (procentuélní obsah glykolu musí být stejný pro oba okruhy - topení i chlazení)
• Míra netěsnosti (podle EN12266-1): A
• Připojení: vnější závit ČSN ISO 228
• Připojení motoru: F04 - ISO 5211, vyrobeno z PA66-GF30
• Tělo ventilu: mosaz CW617N nebo CW602N (DZR) záleží na verzi
• Těsnění: PTFE / EPDM
